Pri rozvodoch, ktoré majú pracovať pod tlakom, nestačí vyberať zvárané rúry len podľa priemeru a ceny. V ponuke ATREONu teraz nájdete zvárané oceľové rúry s tlakovým atestom v niekoľkých rozmeroch.
Využitie nájdu v priemyselných, vykurovacích a ďalších technických rozvodoch aj pri výrobe zariadení, kde sa vyžaduje doložená kvalita materiálu. Ako však spoznať, kedy je tlaková rúra správnou voľbou a podľa čoho vyberať konkrétny rozmer?
Čo sú zvárané tlakové rúry

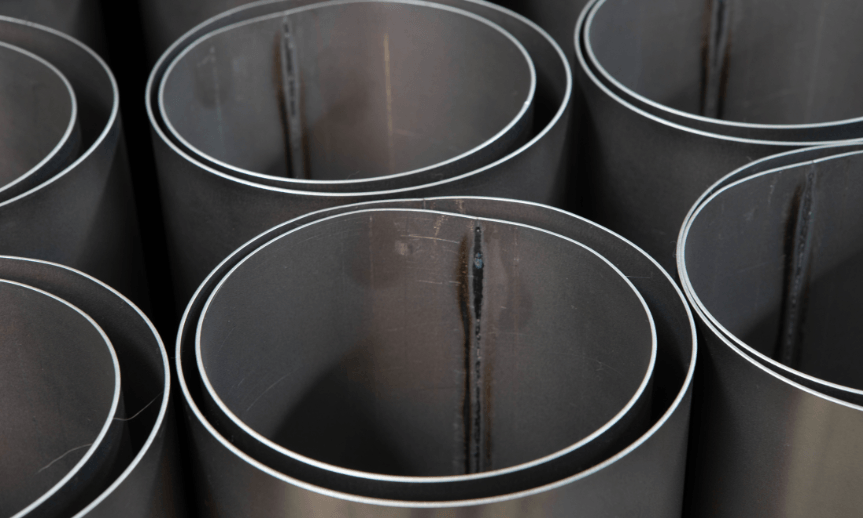

Zváraná rúra vzniká z oceľového pásu alebo plechu, ktorý sa vytvaruje do kruhového profilu a pozdĺžne zvarí. Pri rúrach určených na tlakové účely je dôležité, aby výroba, materiál a výsledné vlastnosti zodpovedali požiadavkám stanoveným pre dané použitie.
- Nejde len o „rúru so zvarom“, ale o výrobok, pri ktorom je potrebné sledovať konkrétnu akosť, rozmer a dokumentáciu.
V praxi sa pri zváraných oceľových rúrach na tlakové účely môžete stretnúť napríklad s európskym radom noriem EN 10217. Pre konkrétnu inštaláciu je však vždy rozhodujúca projektová dokumentácia, prevádzkové podmienky a norma predpísaná pre dané zariadenie.
Čo znamená tlakový atest
Pri bežnej konštrukcii, napríklad ráme, stojane alebo zábradlí, sú rozhodujúce najmä rozmery a mechanická pevnosť. Tlakový systém má iné nároky. Rúra tu môže dlhodobo prenášať tlak média, pracovať pri zmenách teploty a byť súčasťou celku, pri ktorom je potrebná dohľadateľnosť použitého materiálu.
Atest slúži na doloženie vlastností výrobku a jeho súladu s požadovanými parametrami. Pri tlakových aplikáciách je dôležitá aj kontrola zvaru a výrobného procesu. Ak teda projekt alebo výrobca zariadenia vyžaduje rúru s tlakovým atestom, bežnú konštrukčnú rúru nie je vhodné nahrádzať len preto, že má podobný vonkajší priemer alebo hrúbku steny.
Palce, DN a milimetre? Údaje, ktoré sa ľahko zamieňajú
Pri tlakových rúrach sa môžete stretnúť s označením v palcoch, hodnotou DN a skutočným vonkajším priemerom v milimetroch. DN alebo menovitá svetlosť je normalizované označenie veľkosti potrubia, nie presne zmeraný vnútorný priemer. Rovnako ani palcové označenie neudáva skutočný vonkajší priemer rúry.
- Napríklad rúra označená 3/4" má vonkajší priemer 26,9 mm. Jednopalcová rúra má vonkajší priemer 33,7 mm a 2" rúra 60,3 mm.
- Palcové označenie je teda menovitá veľkosť, nie údaj, ktorý možno jednoducho prepočítať tak, že jeden palec znamená 25,4 mm vonkajšieho priemeru.
Pri výbere preto sledujte celé označenie výrobku. Rozmer 26,9 × 3,2 mm napríklad znamená vonkajší priemer 26,9 mm a hrúbku steny 3,2 mm. Tieto hodnoty zároveň určujú vnútorný priemer a tým aj prietokový prierez potrubia.
Hrúbka steny sa nevyberá od oka
Rovnaký vonkajší priemer môže byť dostupný vo viacerých hrúbkach steny. Typickým príkladom je rozmer 26,9 mm so stenou 2,6 alebo 3,2 mm. Hrubšia stena znamená menší vnútorný priemer, vyššiu hmotnosť a iné mechanické vlastnosti.
Neznamená to však, že automaticky najlepšou voľbou je najsilnejšia dostupná varianta. Pri tlakových rozvodoch sa rozmer stanovuje s ohľadom na prevádzkový tlak, teplotu, médium, spôsob spájania, materiálovú akosť aj požiadavky celého systému. Pri dôležitých inštaláciách preto vždy vychádzajte z projektu alebo technického výpočtu.
Akosti P235TR a S195T
V ponuke ATREONu sú zvárané tlakové rúry vedené v akosti P235TR/S195T. Označenie akosti nie je formalita. Informuje o materiáli a jeho mechanických vlastnostiach, s ktorými možno pri návrhu pracovať.
- P235TR patrí medzi ocele používané na tlakové rúry.
- S195T sa tiež používa na tlakové účely a spája sa s dobrou zvárateľnosťou a zodpovedajúcimi mechanickými vlastnosťami.
Akosť musí vždy zodpovedať konkrétnej norme a zadaniu projektu.
Kde sa zvárané tlakové rúry používajú
Typickým miestom sú potrubné systémy pre technické médiá, vykurovacie a technologické rozvody, strojárske prevádzky alebo výroba zariadení, pri ktorých je potrebné doložiť vlastnosti použitého materiálu. Uplatnia sa všade tam, kde projekt výslovne požaduje tlakové vyhotovenie rúry.
Tým sa líšia od bežných zváraných konštrukčných rúr. Tie sú vhodné napríklad na rámy, stojany, oplotenia, nábytok alebo ľahké oceľové konštrukcie. Akonáhle však má rúrou prúdiť médium pod tlakom a projekt vyžaduje doložené vlastnosti, je potrebné zvoliť výrobok určený práve na tento účel.
Ako vybrať správnu zváranú tlakovú rúru
Najskôr si overte požadovanú normu a materiálovú akosť. Potom skontrolujte vonkajší priemer, menovitý rozmer, hrúbku steny a požadovaný vnútorný prierez. Až potom má zmysel porovnávať cenu alebo hmotnosť jednotlivých variantov. Ak nahrádzate staršie potrubie, nespoliehajte sa iba na palcové označenie a skutočný vonkajší priemer si vždy overte v milimetroch.
Keď projekt požaduje atest, začnite práve pri ňom
Pri tlakových rozvodoch sa neoplatí vyberať rúru iba podľa rozmeru. Dôležitý je súlad materiálu, dokumentácie a skutočného použitia. Správne zvolená zváraná tlaková rúra uľahčí výrobu aj montáž a zároveň pomôže splniť technické požiadavky projektu.
V e-shope ATREON teraz nájdete zvárané rúry s tlakovým atestom v praktickom rade rozmerov od 3/8" do 3". Pri jednotlivých variantoch sú uvedené vonkajší a vnútorný priemer, hrúbka steny, hmotnosť aj materiálová akosť, takže ich možno jednoducho porovnať a vybrať podľa konkrétnej technickej aplikácie.
