Oceľové profily HEM patria medzi najrobustnejšie oceľové nosníky. Vynikajú vysokou nosnosťou a tuhosťou a používajú sa tam, kde už bežné profily HEA alebo HEB nestačia.
Na prvý pohľad vyzerajú podobne ako HEA alebo HEB. Rozdiel sa skrýva predovšetkým v množstve materiálu. HEM má hrubšiu stojinu aj pásnice a výrazne väčšiu hmotnosť na bežný meter. Práve vďaka tomu dokáže pri vhodnom návrhu prenášať veľmi vysoké zaťaženie.

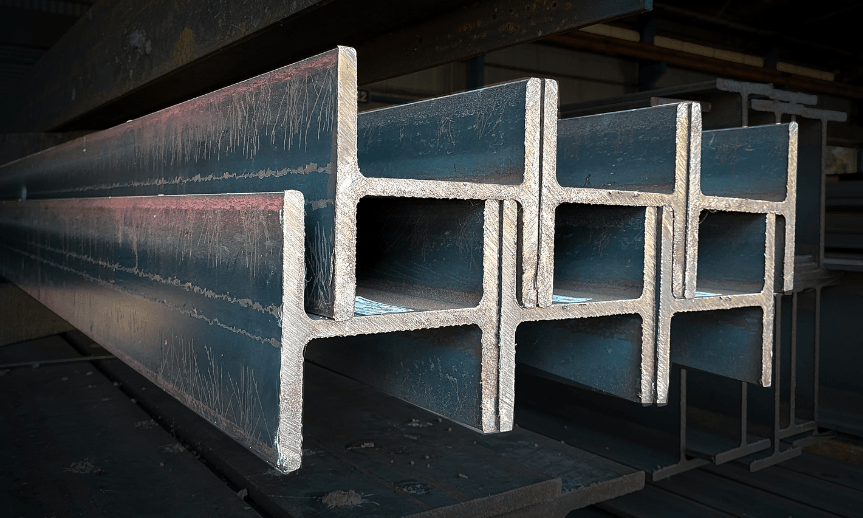

Čo presne znamená označenie HEM

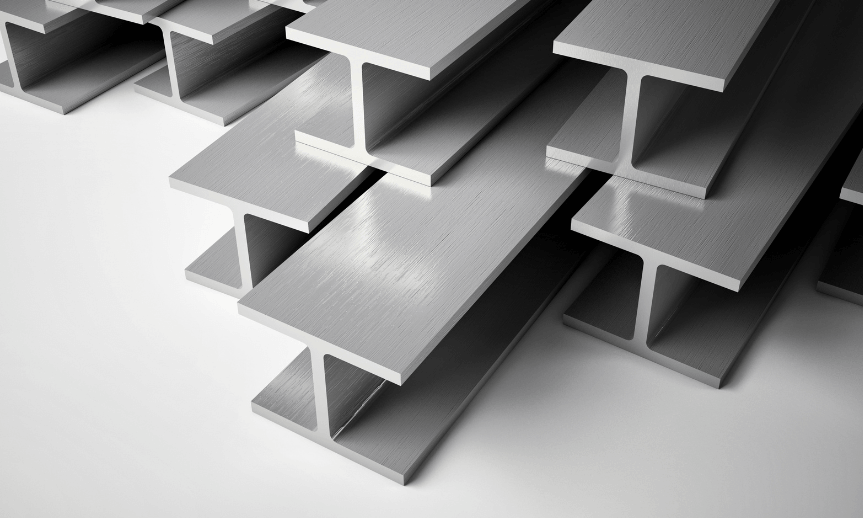

HEM je za tepla valcovaný oceľový profil s prierezom pripomínajúcim písmeno H. Tvorí ho zvislá stojina a dve široké pásnice. V porovnaní s klasickými I nosníkmi sú pásnice výrazné a profil má veľmi dobré vlastnosti nielen pri namáhaní v hlavnom smere, ale aj pri prenose veľkých tlakových síl.
Písmeno M označuje ťažkú variantu radu HE. Okrem nej sa bežne stretnete predovšetkým s profilmi HEA a HEB.
- Zjednodušene možno povedať, že HEA predstavuje ľahšie vyhotovenie, HEB robustnejší štandard a HEM najťažšiu variantu daného rozmerového radu.
Pozor však na jednu častú chybu. Číslo za označením profilu nie je pri HEM presným údajom o jeho skutočnej výške. Napríklad HEM 200 má celkovú výšku približne 220 mm.
Pri návrhu detailov, otvorov alebo napojení konštrukcie je preto potrebné pracovať s tabuľkovými rozmermi konkrétneho profilu, nie iba s jeho názvom.
HEM, HEB alebo HEA? Rozhoduje konštrukcia, nie pocit
Pri výbere oceľového nosníka môže zvádzať jednoduchá logika: čím masívnejší profil, tým bezpečnejšia konštrukcia. Takýto postup však vedie k vysokej hmotnosti, drahšej doprave, náročnejšej manipulácii a často aj k vyššej cene celej stavby.
- Profily HEA dávajú zmysel tam, kde možno potrebnú únosnosť a tuhosť dosiahnuť ľahším prierezom.
- HEB obsahuje viac materiálu a používa sa pri viac namáhaných prvkoch.
- HEM profil ide ešte ďalej. Hrubá stojina a mohutné pásnice poskytujú veľkú plochu prierezu a vysokú tuhosť.
Rozdiel je dobre viditeľný na hmotnosti. Jeden meter HEM môže vážiť desiatky až stovky kilogramov v závislosti od veľkosti. Pri rovnakom číselnom rade je preto rozdiel oproti HEA alebo HEB značný.
Pri dlhších nosníkoch už nejde len o cenu materiálu. Je potrebné počítať aj s technikou na skladanie, manipuláciou na stavbe a spôsobom montáže.

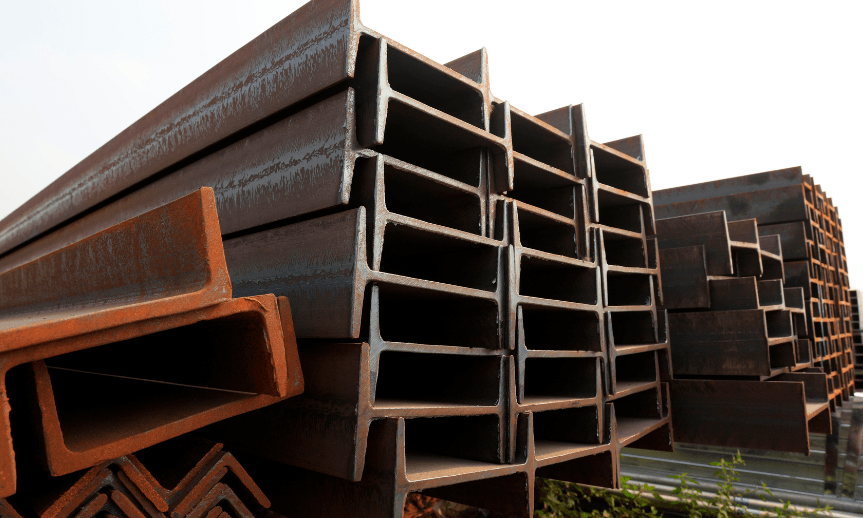

Kde sa oceľové profily HEM používajú
Typické miesto pre HEM nie je záhradný prístrešok ani bežná ľahká konštrukcia. Ich vlastnosti vyniknú predovšetkým pri priemyselných a stavebných projektoch s vysokými nárokmi na únosnosť.
- Stretnúť sa s nimi môžete pri silne zaťažených stĺpoch a nosníkoch, priemyselných halách, technologických konštrukciách, viacpodlažných oceľových stavbách alebo konštrukčných uzloch, do ktorých sa sústreďujú veľké sily. Uplatnenie nachádzajú aj v strojárstve a pri špeciálnych konštrukciách.
Výhodné môžu byť aj vtedy, keď je potrebné preniesť vysoké zaťaženie na relatívne obmedzenom priestore. Mohutný prierez umožňuje vytvoriť veľmi únosný prvok bez nutnosti skladať konštrukciu z väčšieho počtu menších profilov.
To však neznamená, že možno HEM jednoducho zameniť za iný nosník približne rovnakej výšky. Pri nosných konštrukciách musí konkrétny prierez vychádzať zo statického návrhu.
S235 alebo S355?
Okrem veľkosti profilu rozhoduje aj akosť ocele. Medzi bežné konštrukčné ocele patria S235 a S355. Číslo v označení súvisí s minimálnou medzou klzu materiálu, teda s okamihom, keď sa oceľ pri zaťažení začne trvalo deformovať.
S355 HEM profily ponúkajú vyššiu medzu klzu než profily HEM S235 a umožňujú navrhovať viac namáhané konštrukcie. Ani tu však neplatí, že vyššie číslo automaticky vyrieši všetky problémy. Únosnosť prvku ovplyvňuje jeho dĺžka, spôsob podopretia, smer zaťaženia, vzper, klopenie, vyhotovenie spojov aj ďalšie faktory.
Pri nákupe HEM riešte aj hmotnosť a dĺžku
Pri ťažkých profiloch má veľký význam logistika. Zatiaľ čo niekoľko metrov ľahšieho profilu možno často bez problémov previezť a manipulovať s ním bežnou technikou, HEM je iná kategória.
Preto je výhodné objednať profil už rozdelený na rozmery, ktoré budú skutočne potrebné. Obmedzí sa tým množstvo odpadu a zároveň sa môže výrazne zjednodušiť doprava aj manipulácia na stavbe. Pred objednaním je vhodné overiť aj možnosti vykládky. Pri ťažších kusoch môže byť prakticky nevyhnutné zloženie hydraulickou rukou alebo ďalšia manipulačná technika.
V ponuke ATREON sú oceľové profily HEM vo výrobnej dĺžke 12 metrov s možnosťou delenia na požadované rozmery. K dispozícii sú varianty v konštrukčných akostiach S235 a S355 a materiál možno zabezpečiť s dopravou po celom Slovensku.
Pri HEM nie je najdôležitejšia veľkosť, ale správny návrh
HEM patrí medzi profily určené pre situácie, keď už bežná úspora niekoľkých kilogramov ocele nie je hlavnou prioritou. Ich prednosťou je robustný prierez, vysoká tuhosť a schopnosť pracovať vo veľmi namáhaných konštrukciách. Cenou za tieto vlastnosti je zrejmá skutočnosť: viac materiálu znamená vyššiu hmotnosť a náročnejšiu manipuláciu.
Práve preto má zmysel najskôr určiť požiadavky konštrukcie a až podľa nich vyberať konkrétny profil. Správne navrhnutý HEM nie je „zbytočne ťažký nosník“. Je to presne ten typ profilu, ktorý dáva zmysel vtedy, keď konštrukcia jeho rezervu skutočne potrebuje.
