Palcové rozmery rúr: Ako sa vyznať v palcoch a správne vybrať rúru

Pri oceľových rúrach sa môžete stretnúť nielen s rozmermi v milimetroch, ale aj s označením v palcoch. Na prvý pohľad by sa mohlo zdať, že stačí známy prepočet 1 palec = 25,4 mm. Pri potrubí to však nie je také jednoduché.

Rúra označená ako 1" totiž nemá vonkajší priemer 25,4 mm, ale bežne 33,7 mm. Palcové označenie tu funguje ako menovitá veľkosť potrubia, nie ako údaj, ktorý možno jednoducho zmerať posuvným meradlom.

Ako teda čítať palcové rozmery pri oceľových rúrach a podľa čoho vybrať správny rozmer?

Palec alebo coul? Ide o rovnakú jednotku

Palec a coul sú dva názvy pre rovnakú dĺžkovú jednotku.

• Jeden palec, označovaný symbolom ", zodpovedá presne 25,4 mm.
• V technickej praxi sa s palcami stále stretávame napríklad pri závitoch, potrubných systémoch, armatúrach a niektorých typoch oceľových rúr.

Pozor: Pri samotnom potrubí je však dôležité rozlišovať medzi skutočným rozmerom v palcoch a takzvaným menovitým označením.

Keď napríklad pri výrobku vidíte označenie rúra 1", neznamená to, že bude mať vonkajší priemer 25,4 mm. Ide o štandardizované označenie veľkosti potrubia, ku ktorému prislúcha konkrétny vonkajší priemer.

Prečo rúra 1" nemá priemer 25,4 mm?

Palcové rozmery potrubia vychádzajú z historického systému označovania rúr, ktorý bol založený predovšetkým na ich približnej vnútornej svetlosti. S postupným vývojom výroby sa menili hrúbky stien, ale zaužívané názvy jednotlivých rozmerových radov zostali.

Výsledkom je systém, v ktorom sa napríklad pod označením:

• 1/2" používa rúra s vonkajším priemerom približne 21,3 mm,
• 3/4" zodpovedá približne 26,9 mm,
• 1" zodpovedá približne 33,7 mm,
• 5/4" alebo 1 1/4" zodpovedá približne 42,4 mm,
• 6/4" alebo 1 1/2" zodpovedá približne 48,3 mm,
• 2" zodpovedá približne 60,3 mm.

Práve preto nie je vhodné pri nákupe potrubia jednoducho násobiť počet palcov hodnotou 25,4 mm.

Čo znamená DN a ako súvisí s palcami?

Okrem palcového označenia sa pri potrubí veľmi často používa aj údaj DN, teda menovitá svetlosť alebo menovitá veľkosť.

Napríklad:

• 1/2" zodpovedá DN 15,
• 3/4" zodpovedá DN 20,
• 1" zodpovedá DN 25,
• 5/4" zodpovedá DN 32,
• 6/4" zodpovedá DN 40,
• 2" zodpovedá DN 50.

Ani číslo za označením DN však nie je údajom o presnom vnútornom alebo vonkajšom priemere rúry. Ide o menovité označenie, ktoré umožňuje vzájomne priradiť rúry, armatúry a ďalšie prvky potrubného systému.

Príklad: Ak teda máte napríklad ventil DN 25, budete spravidla hľadať potrubie označené ako 1". Samotná rúra pritom môže mať vonkajší priemer 33,7 mm.

Prehľad bežných palcových rozmerov rúr

Pre rýchlu orientáciu možno najčastejšie rozmery zhrnúť nasledovne:

Tabuľka je praktickou pomôckou, ale pri objednávke je vždy potrebné skontrolovať konkrétne rozmery výrobku. Tie sa môžu líšiť podľa typu rúry, použitej normy alebo konštrukcie potrubného systému.

Nestačí poznať iba počet palcov

Palcové označenie určuje veľkostný rad, nie všetky rozmery rúry. Pre správny výber je preto potrebné sledovať aj vonkajší priemer a hrúbku steny.

Dve rúry s rovnakým menovitým označením môžu mať rozdielnu hrúbku steny a tým aj rozdielny skutočný vnútorný priemer. To môže byť dôležité predovšetkým pri potrubných systémoch, kde záleží na prietoku, tlaku alebo spôsobe spájania jednotlivých častí.

Pri konštrukčnom použití zase môžu rozhodovať hmotnosť, pevnosť a ďalšie mechanické vlastnosti.

Kde sa s rozmermi v palcoch stretnete?

Palcové označenie je bežné predovšetkým pri potrubných rozvodoch. Používa sa pri vodovodných, vykurovacích, priemyselných alebo technologických inštaláciách a často aj pri pozinkovaných oceľových rúrach.

Výhodou štandardizovaných veľkostí je kompatibilita jednotlivých prvkov. K zodpovedajúcej menovitej veľkosti možno vyberať spojky, kolená, ventily, príruby a ďalšie súčasti systému.

Práve preto má palcové označenie svoj význam aj v prostredí, kde inak takmer všetky dĺžkové rozmery bežne uvádzame v milimetroch.

Ako vybrať správnu oceľovú rúru podľa palcov?

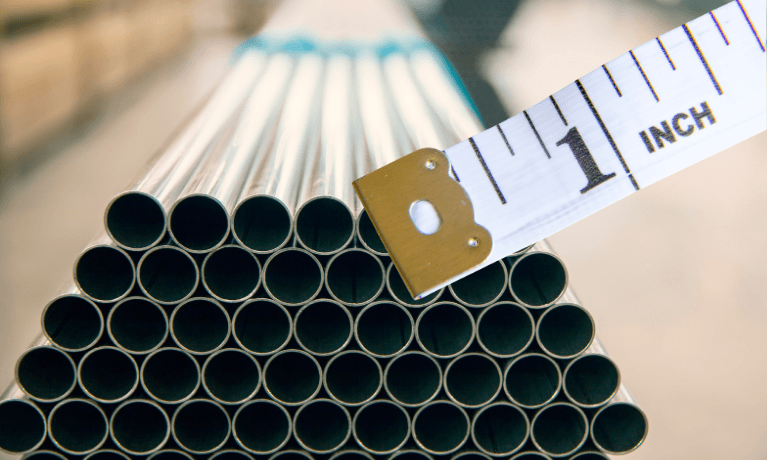

Ak nahrádzate existujúcu rúru, nespoliehajte sa iba na približné zmeranie jej priemeru. Najskôr overte, či je systém označený v palcoch alebo pomocou DN, a následne porovnajte skutočný vonkajší priemer.

• Napríklad nameraných približne 33,7 mm spravidla neznamená žiadny „neštandardný“ rozmer. Ide o bežnú rúru označovanú ako 1" alebo DN 25.

Pri nákupe novej rúry je potom vhodné kontrolovať nielen palcový rozmer, ale aj materiál, povrchovú úpravu, hrúbku steny, výrobnú normu a predpokladané použitie.

Na Atreon.sk preto nájdete aj samostatný výber oceľových rúr podľa palcových rozmerov, kde si môžete jednoduchšie vyberať napríklad medzi rozmermi 1/2", 3/4", 5/4", 6/4", 2" alebo 2 1/2". Na výber máte zo zváraných, bezšvových aj pozinkovaných rúr.

Palce nie sú zložité, len sa nesmú prepočítavať priamo

Najdôležitejšie pravidlo je jednoduché: pri štandardizovaných oceľových rúrach neprepočítavajte palcové označenie priamo násobením hodnotou 25,4 mm.

Jeden palec ako dĺžková jednotka má skutočne 25,4 mm, ale označenie 1" pri potrubí predstavuje menovitú veľkosť. Preto napríklad 1" rúra bežne zodpovedá DN 25 a má vonkajší priemer 33,7 mm.

Keď tento rozdiel poznáte, orientácia v palcových rozmeroch je výrazne jednoduchšia. Pri výbere stačí porovnať palcové označenie, DN, skutočný vonkajší priemer a hrúbku steny konkrétnej rúry.
