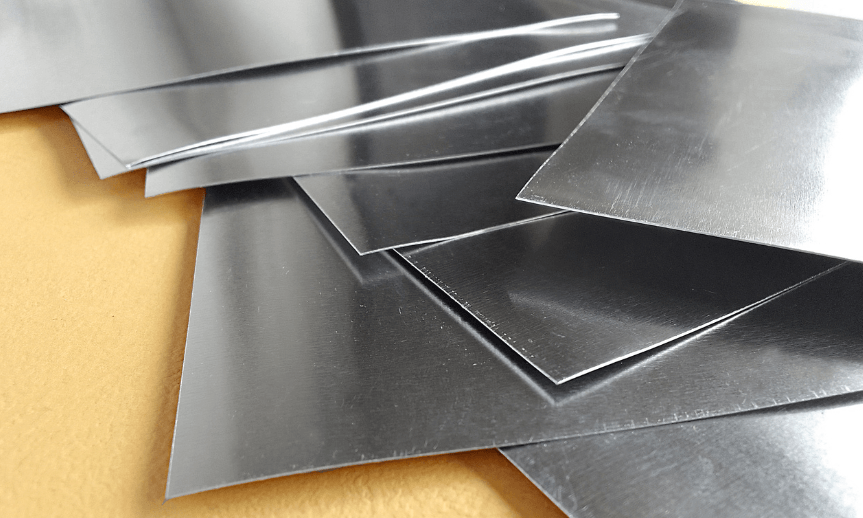

Plech s hrúbkou 2 mm alebo radšej 4 mm? Na prvý pohľad malý rozdiel, ktorý však zásadne ovplyvňuje pevnosť, hmotnosť, cenu aj možnosti spracovania. Príliš tenký plech sa môže prehýbať a deformovať, zbytočne hrubý zase predražuje výrobu a komplikuje manipuláciu.
Ako teda vybrať správnu hrúbku oceľového plechu, aby spoľahlivo splnil svoj účel a zároveň vás nestál viac, než je potrebné?
Hrúbka plechu rozhoduje o jeho tuhosti aj hmotnosti
Pri výbere oceľového plechu je dôležité rozlišovať dve vlastnosti – pevnosť a tuhosť.
- Pevnosť vyjadruje schopnosť materiálu odolávať namáhaniu bez trvalej deformácie alebo porušenia.
- Tuhosť naopak určuje, do akej miery sa plech pri zaťažení prehne.
Práve hrúbka má na tuhosť mimoriadny vplyv. Ak zdvojnásobíte hrúbku plechu, jeho ohybová tuhosť vzrastie približne osemnásobne. Platí to pri rovnakom materiáli a ostatných podmienkach. Hmotnosť sa pritom zvýši iba dvojnásobne.
To však neznamená, že hrubší plech je vždy najlepšou voľbou. Záleží aj na jeho rozmeroch, spôsobe podopretia a charaktere zaťaženia. Malá tabuľa s hrúbkou 2 mm môže byť na konkrétne použitie dostatočne tuhá, zatiaľ čo veľká plocha z plechu s hrúbkou 4 mm sa môže bez výstuh výrazne prehýbať.

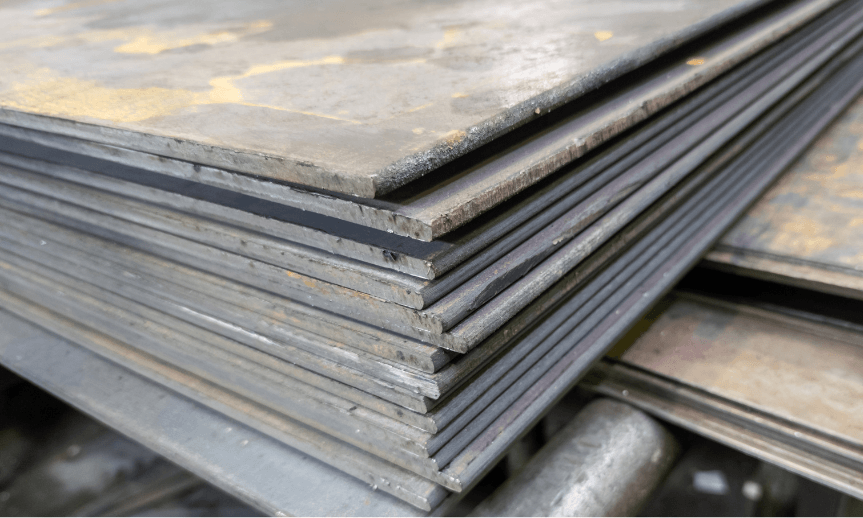

Akú hrúbku oceľového plechu zvoliť? Orientačný prehľad
Na získanie základnej predstavy poslúži nasledujúca tabuľka. Uvedené príklady zodpovedajú bežnému využitiu oceľových plechov v strojárstve, zámočníctve a kovovýrobe. Nejde však o univerzálne konštrukčné odporúčania – výslednú hrúbku je potrebné prispôsobiť konkrétnym podmienkam.
| Hrúbka plechu | Typické využitie |
| 0,5–1 mm | Ľahké kryty, opláštenie, vzduchotechnické prvky |
| 1,5–2 mm | Skrine, krycie panely, ľahké zvárané diely |
| 2,5–3 mm | Zámočnícke výrobky, držiaky, výstuhy, kryty strojov |
| 4–5 mm | Robustnejšie konzoly, základové dosky menších zariadení, konštrukčné diely |
| 6–8 mm | Viac namáhané strojové súčasti, výstužné a kotviace prvky |
| 10 mm a viac | Silne zaťažované dosky a konštrukčné prvky podľa výpočtu |
Pozor: Pri nosných konštrukciách, pochôdznych plochách a bezpečnostne dôležitých dieloch nemožno vhodnú hrúbku stanoviť iba podľa tabuľky. Rozhodujúce je návrhové zaťaženie, rozpätie, uloženie a požadovaná bezpečnosť.
Podľa čoho skutočne vyberať hrúbku plechu?
1. Zaťaženie: Bude plech niesť hmotnosť alebo slúžiť iba ako kryt?
Základná otázka znie, akú funkciu má plech plniť. Ak slúži ako kryt stroja alebo pohľadový panel, rozhoduje predovšetkým dostatočná tuhosť, odolnosť proti vibráciám a požadovaný vzhľad. Pri nosných doskách je už potrebné počítať so silami, ktoré na materiál pôsobia.
Dôležitý je aj spôsob zaťaženia. Rovnomerne rozložená hmotnosť namáha plech inak než ťažký predmet stojaci na štyroch malých nohách. Bodové zaťaženie môže spôsobiť lokálnu deformáciu aj tam, kde by plech pri plošnom zaťažení vyhovoval.
2. Rozmery: Čím väčšia voľná plocha, tým väčšie riziko priehybu
Predstavte si dva plechy rovnakej hrúbky. Jeden má rozmery 20 × 20 cm, druhý 100 × 100 cm. Hoci sú vyrobené z rovnakej ocele, ich správanie pri zaťažení bude výrazne odlišné.
Veľké nepodopreté plochy sú náchylnejšie na priehyb a vibrácie. Niekedy preto dáva väčší zmysel použiť tenší plech doplnený výstuhami než výrazne hrubšiu tabuľu bez vystuženia.
Praktický príklad: Pri výrobe väčšieho krytu stroja môže byť plech s hrúbkou 2 mm s vhodne navrhnutými ohybmi a výstuhami tuhší a ľahší než samostatná plochá tabuľa s hrúbkou 3 mm.
3. Spracovanie: Budete plech ohýbať, zvárať alebo rezať?
Hrúbka ovplyvňuje aj výrobný postup. Tenké plechy sa spravidla ľahšie ohýbajú a delia, pri zváraní však môžu byť citlivejšie na prepálenie a tepelné deformácie.
Hrubší materiál vyžaduje väčšie tvárniace sily, zodpovedajúce vybavenie a často aj náročnejšiu prípravu zvarových spojov. Pri ohýbaní je potrebné rešpektovať minimálny polomer ohybu, ktorý závisí nielen od hrúbky, ale aj od akosti ocele a smeru valcovania.
Ak vyrábate diely s väčším počtom ohybov, môže byť vhodnejšie zvoliť dobre tvárniteľnú oceľ a konštrukciu prispôsobiť dostupnej technológii.
Hrúbka nie je všetko. Záleží aj na akosti ocele
Dva plechy rovnakej hrúbky nemusia mať rovnaké mechanické vlastnosti. Okrem rozmerov preto sledujte aj akosť materiálu.
- Na bežné zámočnícke a konštrukčné práce sa používa napríklad oceľ S235. Ak potrebujete vyššiu medzu klzu, môže byť vhodnejšia akosť S355. Tá však automaticky neznamená menší priehyb – modul pružnosti majú obe ocele približne rovnaký.
- Pri dieloch určených na tvárnenie stojí za pozornosť oceľ DD11. Jej vlastnosti sú prispôsobené ďalšiemu spracovaniu za studena.
Koľko váži oceľový plech? Rozdiely vás môžu prekvapiť
S rastúcou hrúbkou stúpa nielen tuhosť, ale aj hmotnosť a spravidla aj cena. Pri bežnej uhlíkovej oceli možno na orientačný výpočet použiť hustotu 7 850 kg/m³.
Jeden meter štvorcový oceľového plechu váži približne:
- 2 mm – 15,7 kg
- 3 mm – 23,6 kg
- 4 mm – 31,4 kg
- 5 mm – 39,3 kg
- 6 mm – 47,1 kg
- 8 mm – 62,8 kg
- 10 mm – 78,5 kg
Napríklad tabuľa s rozmermi 1,5 × 3 metre a hrúbkou 5 mm váži približne 177 kg. Ak zvolíte hrúbku 3 mm, hmotnosť klesne na približne 106 kg.
Rozdiel 71 kilogramov na jedinej tabuli už môže významne ovplyvniť dopravu, manipuláciu aj náklady na hotovú konštrukciu.
Najčastejšie chyby pri výbere hrúbky plechu
V praxi sa opakujú predovšetkým tri chyby.
- Prvou je výber materiálu iba podľa ceny. Úspora niekoľkých desiatok eur sa rýchlo stratí, ak sa hotový diel začne prehýbať alebo bude potrebné doplniť výstuhy.
- Druhou chybou je opačný prístup – použitie zbytočne hrubého plechu „pre istotu“. Výsledkom môže byť ťažší a drahší výrobok, ktorého konštrukčné vlastnosti sa pritom zásadne nezlepšia.
- Treťou chybou je podcenenie následného spracovania. Plech síce môže vyhovovať z hľadiska pevnosti, ale jeho ohýbanie, zváranie alebo manipulácia môžu byť zbytočne komplikované.
Správne navrhnutý výrobok preto nevychádza z čo najväčšej hrúbky, ale z optimálnej kombinácie materiálu, geometrie a technológie výroby.
Ako vybrať správny oceľový plech a zbytočne nepreplácať?
Skôr než objednáte materiál, ujasnite si jeho funkciu, veľkosť nepodopretej plochy, predpokladané zaťaženie a spôsob ďalšieho spracovania. Rozhodnite sa tiež, či potrebujete konštrukčnú oceľ, materiál vhodný na tvárnenie alebo plech s povrchom pripraveným na následnú úpravu.
V e-shope ATREON.sk si môžete vybrať oceľové plechy v rôznych hrúbkach a akostiach S235, S355 alebo DD11 podľa aktuálnej ponuky. K dispozícii sú tabule rôznych rozmerov aj možnosť delenia materiálu na mieru.
Pri zložitejších alebo výrazne zaťažovaných výrobkoch sa oplatí overiť návrh výpočtom. V ostatných prípadoch často stačí starostlivo zvážiť podmienky použitia a možnosti výroby.
Najlepšia hrúbka oceľového plechu totiž nie je tá najväčšia, ale tá, ktorá splní požiadavky konkrétneho výrobku bez zbytočného materiálu navyše.
